專業講解三相導軌式電表外接電流互感器接線方法

發表時間:2021-07-29 16:02:47 | 點擊:8906次

今天為大家講解一下導軌式電表互感器接線方式 ,希望對那些需要了解這些專業知識的人有所幫助。


(1)接入中性點絕緣系統的電能計量裝置, 應采用三相三線有功、無功電能表。接入非中性點絕緣系統的電能計量裝置, 應采用三
相四線有功、無功電能表或3只感應式無止逆單相導軌式電表;



(2)對三相三線制接線的電能計裝置,臺電流互感器次繞組與電能表之間宜采用四線連接。對三相四線制連接的電能計量

裝置,其3臺電流互感器二次繞組與電能表之間宜采用六線連接。


( 3 )接入中性點絕緣系統的3臺電壓互感器, 35kV及以上的宜采用Y/y方式接線; 35kV以下的宜采用V/N方式接線。接入非中性點
絕緣系統的3臺電壓互感器,宜采用Y0/y0方式接線。其- -次側接地方式和系統接地方式相一致;

( 4 )低壓供電,負荷電流為50A及以下時,宜采用直接接入式電能表;負荷電流為50A以上時,宜采用經電流互感器接入式的接線
方式導軌式電表;

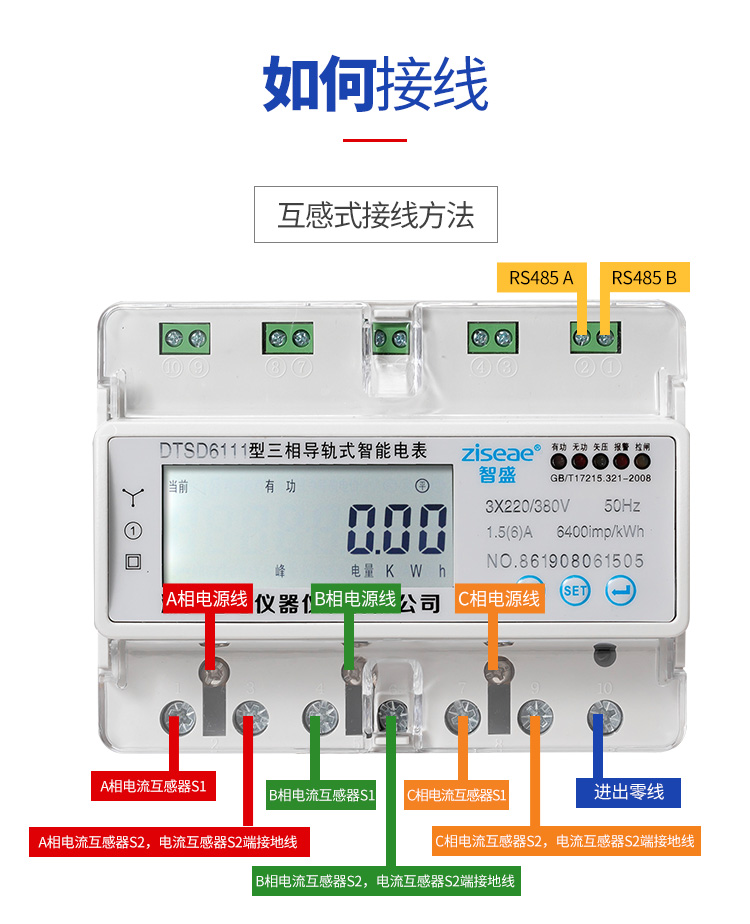

這個是三只電流互感器配一塊三相四線電度表的接線圖。注意:每根主線上接的線是接電表的電壓線端。S1接流進線端, S2接電流
出線端。主電源線必須從P1進P2出。電流互感器要用一次電流與負載略大1.2陪的。
